Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкции (ГОСТ Р 52644-06)
Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкции ГОСТ Р 52644-06
Марка стали: 40X Селект
Класс прочности: М16-М27 -10.9, М30-9.8.

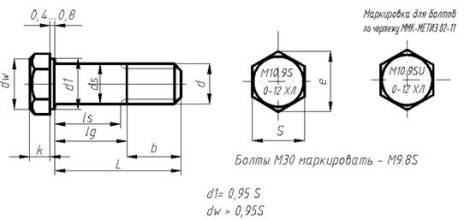

Конструктивное исполнение тела болта -1, головки -2.
мм
|
d |
Шаг резьбы |
к |
b* |
S |
e, не менее |
L | ||||||
|
16 |
2,0 |
12 |
38/44 |
27 |
29,6 |
40-170 | ||||||
|
20 |
2,5 |
14 |
46/52 |
34 |
37,3 |
50-200 | ||||||
|
22 |
2,5 |
15 |
50/56 |
36 |
39,6 |
55-200 | ||||||
|
24 |
3,0 |
17 |
54/60 |
41 |
45,2 |
60-200 | ||||||
|
27 |
3,0 |
19 |
60/66 |
46 |
50,9 |
70-200 | ||||||
|
30 |
3,5 |
19 |
60/66 |
50 |
55,4 |
75-200 | ||||||
* - справочный размер, длина резьбы, указанная в знаменателе, для болтов с L >150 мм.
Масса 1000 шт, кг
|
L, мм/ d, мм |
М16 |
М20 |
М22 |
М24 |
М27 |
М30 | ||||||
|
40 |
112 |
- |
- |
- |
- |
- | ||||||
|
45 |
119 |
- |
- |
- |
- |
- | ||||||
|
50 |
127 |
199 |
- |
- |
- |
- | ||||||
|
55 |
135 |
212 |
269 |
- |
- |
- | ||||||
|
60 |
142 |
224 |
284 |
369 |
- |
- | ||||||
|
65 |
150 |
236 |
299 |
388 |
- |
- | ||||||
|
70 |
158 |
248 |
314 |
406 |
541 |
- | ||||||
|
75 |
165 |
260 |
328 |
423 |
563 |
623 | ||||||
|
80 |
173 |
272 |
343 |
440 |
585 |
650 | ||||||
|
85 |
181 |
284 |
357 |
458 |
607 |
678 | ||||||
|
90 |
189 |
296 |
372 |
475 |
630 |
705 | ||||||
|
100 |
204 |
320 |
401 |
510 |
674 |
760 | ||||||
|
110 |
219 |
344 |
430 |
545 |
718 |
814 | ||||||
|
120 |
234 |
368 |
459 |
580 |
762 |
869 | ||||||
|
130 |
250 |
392 |
489 |
614 |
806 |
923 | ||||||
|
140 |
265 |
416 |
518 |
648 |
850 |
978 | ||||||
|
150 |
280 |
440 |
547 |
684 |
894 |
1032 | ||||||
|
160 |
294 |
462 |
574 |
716 |
935 |
1082 | ||||||
|
170 |
310 |
486 |
603 |
750 |
979 |
1137 | ||||||
|
180 |
325 |
510 |
632 |
785 |
1023 |
1191 | ||||||
|
190 |
341 |
534 |
661 |
820 |
1067 |
1246 | ||||||
|
200 |
356 |
558 |
690 |
855 |
1111 |
1301 | ||||||
Высокопрочные болты под дальнейшее термодиффузионное оцинкование изготавливаются по чертежу ММК-МЕТИЗ 02-11, с уменьшенным диаметром резьбы. Остальные требования (конструкция и геометрические параметры) соответствуют ГОСТ Р 52644-06.
